一、产品简介

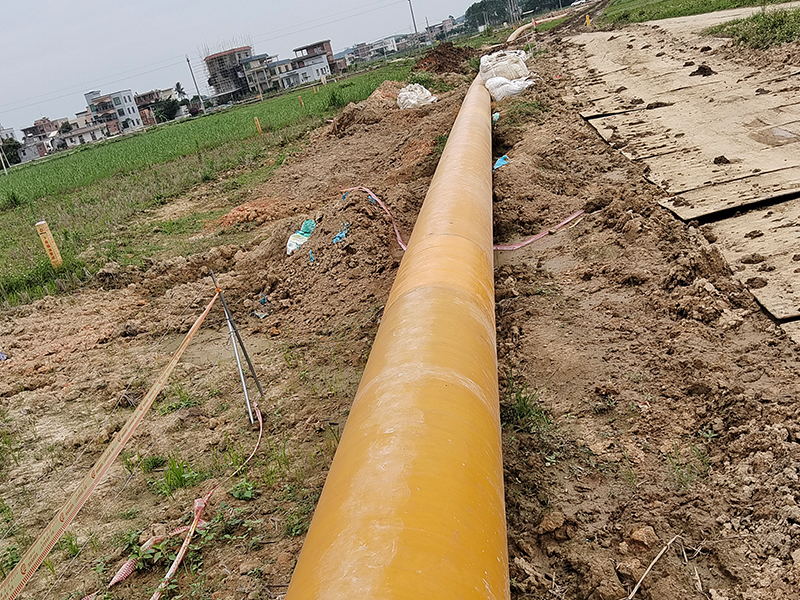

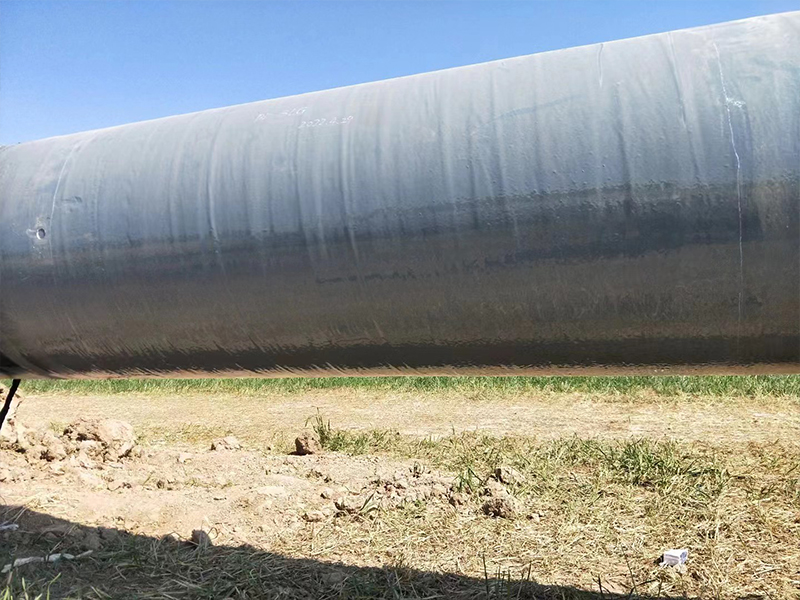

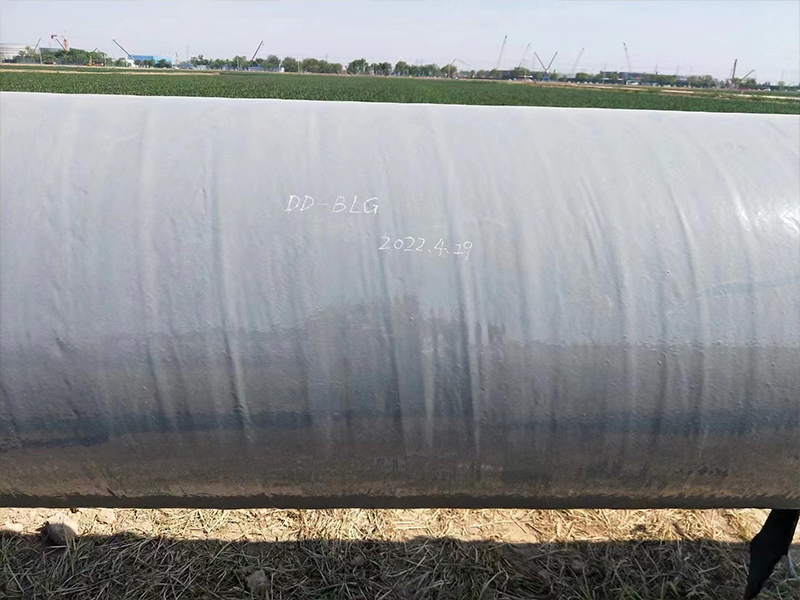

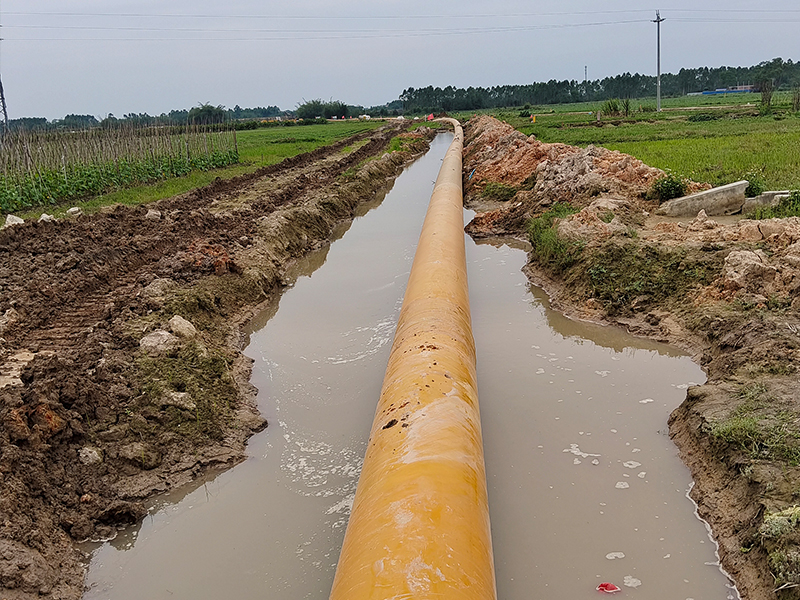

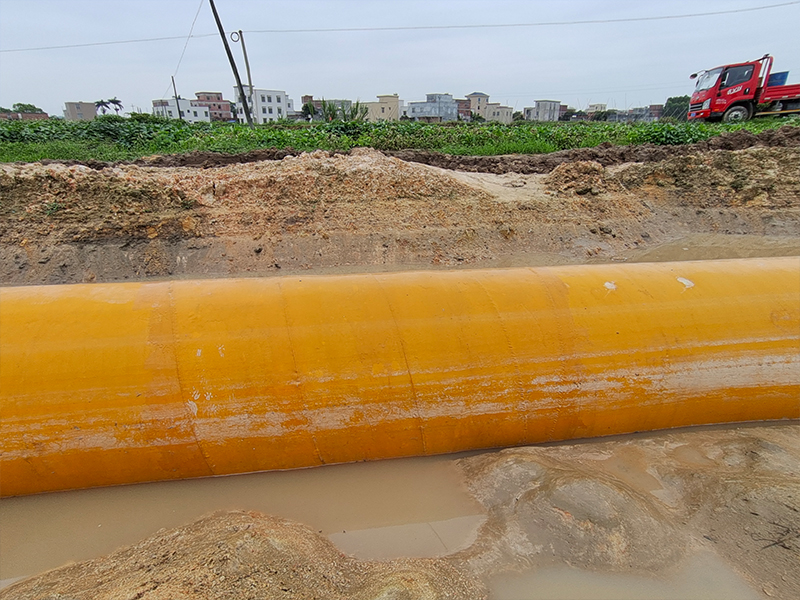

环氧玻璃钢防护层，由环氧树脂和玻璃纤维布组成。主要用在其它防腐层外部，起到耐磨损和机械保护作用。环氧玻璃钢防护层可以保护其下方的防腐层免受破坏，从而避免管道因防腐层失效，而产生腐蚀。其经典应用场景为定向钻穿越保护、石方段防腐层保护、过路过桥管涵防腐层保护、复合型焊口防腐保护、管道支点防腐层保护等。
穿越段防腐层结构包括：三层结构聚乙烯+环氧玻璃钢、双层熔结环氧粉末+环氧玻璃钢、其他防腐层+环氧玻璃钢。
二、产品特征
环氧玻璃钢防护层结构一般为二布五油，总厚度不低于1.2mm。设计单位可根据工程需要，适当增加玻璃纤维布的层数和玻璃钢厚度，如三布七油，总厚度不低于1.5mm。
环氧玻璃钢用于3PE防腐层外部时，需对3PE表面进行粗糙化处理和火焰极化处理。施工完毕后的环氧玻璃钢防护层，需要进行外观平整度、厚度、硬度、粘结强度检测。测试合格，方可投入使用。
序号 | 项目 | 性能指标 | 测试方法 | |
1. | 单位面积质量（g/㎡） | 200~300 | GB/T9914.3 | |
2. | 含水率（%） | ≤0.30 | GB/T9914.1 | |
3. | 碱金属氧化物含量（%） | ≤0.80 | GB/T1549 | |
4. | 可燃物含量（%） | ≤0.20 | GB/T9914.2 | |
5. | 断裂强度，N/25mm | 经向 | 190 | GB/T7689.5 |
纬向 | 180 | |||
6. | 织物密度（根/cm） | 经向 | 16±1 | GB/T7689.2 |
纬向 | 12±1 | |||
7. | 环氧树脂不挥发物含量（%） | ≥95 | GB/T1725 | |
8. | 抗1°弯曲（23℃±2℃） | 无裂纹、无漏点 | SY/T6854 | |
9. | 抗冲击性（23℃±2℃）（J） | ≥8 | SY/T0315 | |
10. | 硬度（邵氏D） | ≥80 | GB/T2411 | |
11. | 对PE粘结强度（MPa） | ≥3.5 | SY/T6854 | |
12. | 对环氧涂层粘结强度（MPa） | ≥7 | SY/T6854 | |
13. | 耐划伤（50kg）（μm） | ≤500 | SY/T4113 | |
14 | 耐磨性（23℃±2℃）（L/μm） | ≥3 | SY/T0315 | |
